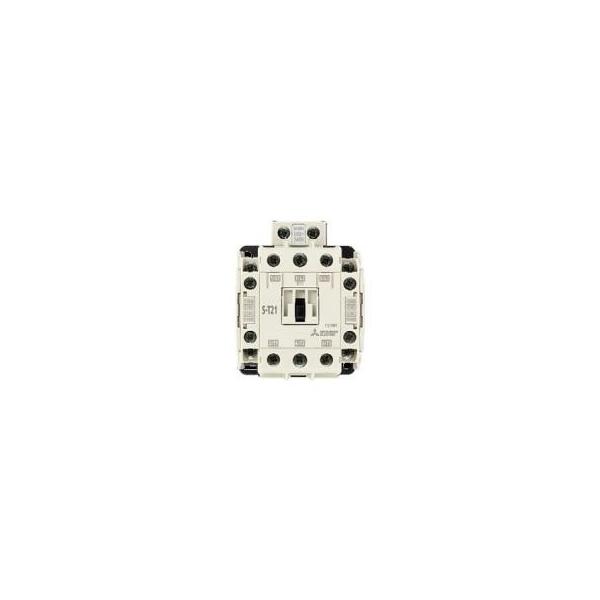

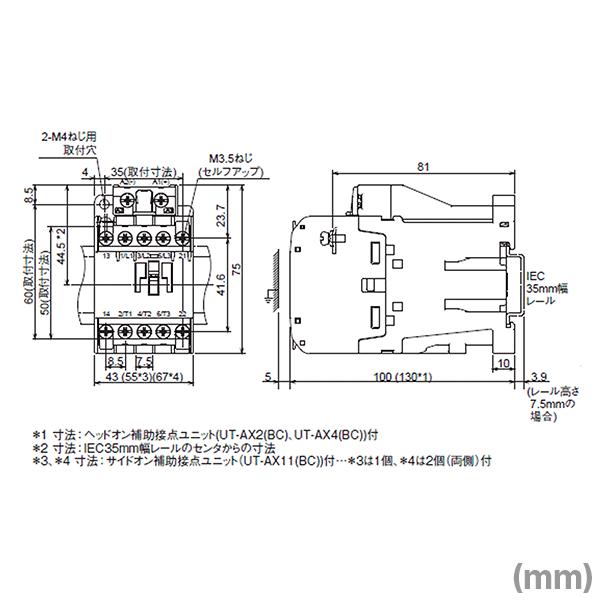

三菱電機 SD-T21BC DC24V 1a1b 非可逆式電磁接触器配線合理化端子機能付 NN

●特長
多くの定格で電磁接触器の小形化を実現しました。

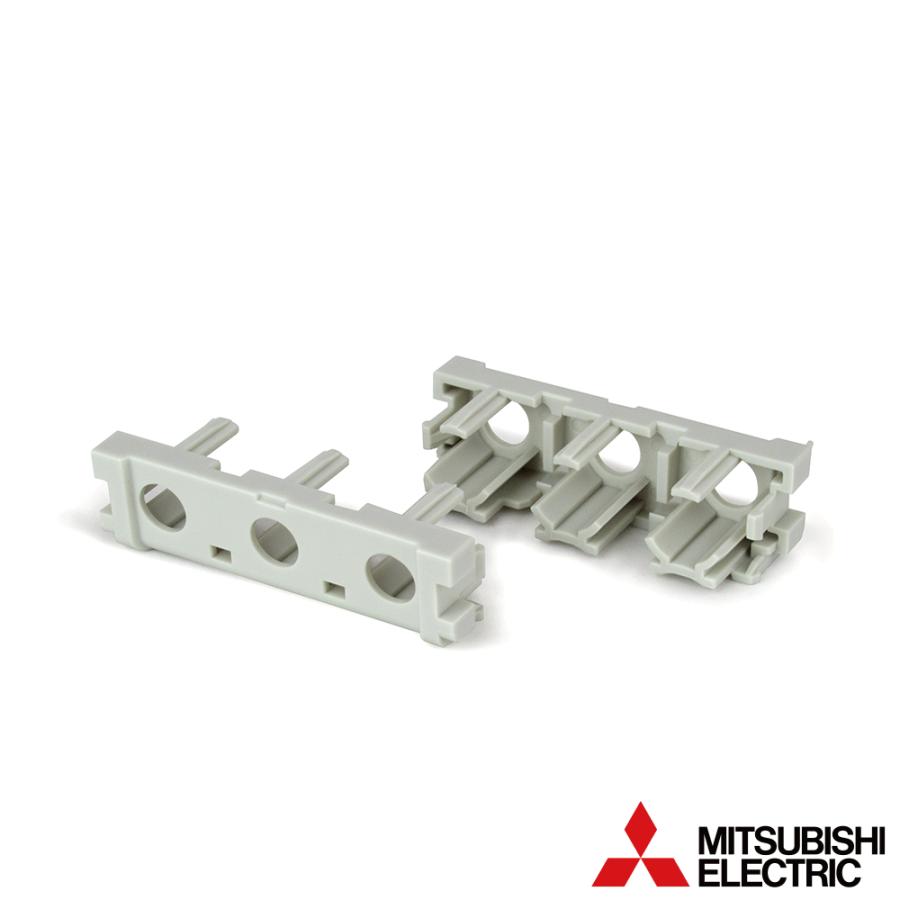

ネジホルダをリフトアップすることで圧着端子を挿入することができ、作業性・生産性の向上につながります。また充電部保護で盤内の安全性を確保致します。
高効率有極電磁石の採用により、DC24V,0.1A定格のトランジスタ出力でダイレクト駆動が可能になりました。
高効率有極電磁石の採用により、コイル消費電力の大幅な低減を実現しました。
直流専用の全電圧を直接印加する方式で、コイルの抵抗分だけで電流を制限しているので突入電流がなく動作が安定しています。

種別			電磁接触器
製品(電磁接触器)			非可逆式電磁接触器
シリーズ			MS-T
形名			SD-T21
可逆運転			不可能(非可逆)
定格容量[kW]	三相かご形モータ(AC-3級)	AC200〜220V	4
		AC380〜440V	7.5
		AC500〜550V	7.5
	三相かご形モータ(AC-4級)	AC200〜220V	3.7
		AC380〜440V	5.5
		AC500〜550V	5.5
定格使用電流[A]	三相かご形モータ(AC-3級)	AC200〜220V	20
		AC380〜440V	20
		AC500〜550V	17
	三相かご形モータ(AC-4級)	AC200〜220V	18
		AC380〜440V	13
		AC500〜550V	10
	抵抗負荷(AC-1級)	AC200〜220V	32
	抵抗負荷(AC-1級)	AC380〜440V	32
	直流モータ(DC2,4級)2極直列	DC24V以下	20
		DC48V以下	15
		DC110V以下	8
		DC220V以下	2
	直流抵抗負荷(DC-1級)2極直列	DC24V以下	20
		DC48V以下	20
		DC110V以下	15
		DC220V以下	10
	直流電磁石負荷(DC-13級)単極	DC24V以下	12
		DC48V以下	8
		DC110V以下	1.5
		DC220V以下	0.25
	直流電磁石負荷(DC-13級)2極直列	DC24V以下	20
		DC48V以下	12
		DC110V以下	3
		DC220V以下	1.2
	直流電磁石負荷(DC-13級)3極直列	DC24V以下	20
		DC48V以下	15
		DC110V以下	10
		DC220V以下	4
主接点	開放熱電流[A]	a接点	32
主接点	接点構成		3a
補助接点	定格使用電流[A](AC-15級)	AC110V	6
		AC220V	3
		AC550V	1.2
	定格使用電流[A](DC-13級)	DC24V	3
		DC48V	1.5
		DC110V	0.6
		DC220V	0.3
	開放熱電流[A]		10
	接点構成	標準(特殊)	2a2b
性能	閉路電流容量[A](AC-3級)	AC220V	250
	閉路電流容量[A](AC-3級)	AC440V	230
	遮断電流容量[A](AC-3級)	AC220V	200
	遮断電流容量[A](AC-3級)	AC440V	184
	機械的耐久性[万回]		1000
	電気的耐久性[万回](AC-3級)	AC-3級	200
	開閉頻度[回/時]		1800
操作コイル	操作電圧種類	入力瞬時[VA]	直流
	電気的耐久性[万回](AC-3級)	消費電力[W]注1	3.3(2.2)
		コイル電流[mA]	33
		コイル時定数[ms]注1	50(45)
操作コイル用サージ吸収			なし
端子カバー	充電部保護カバー		あり
端子カバー	配線合理化端子機能		なし
製品取付方法			ねじ、DINレール
用途			特定用途なし
追加機能・オプション			追加機能・オプションなし注1　定格使用電流は定格使用電圧において性能を満足して使用できる最大電流です。注2　操作コイルの( )内はDC12VおよびDC24Vコイルにおける特性の目安値を示します。注3　操作コイルの消費電力、時定数は平均値です。注4　操作コイルには極性があります(T35〜T100形を除く)。A1(+)にプラス、A2(-)にマイナスを接続してください。注5　閉路・遮断電流容量の開閉回数は各50回(JIS C8201-4-1) 注4　 AC-3級電気的耐久性の(　)内は、380〜550V定格での耐久性を示します。注7　上記記載のない定格および性能等についてはカタログを参照ください。注8　国内外規格への適用についてはカタログを参照ください。配送について
