DCF-RF21-BCL-BNC 受信コモンモード・ノイズ対策用　150KHz〜50MHz 50Ω

DCF-RF21-BCL-BNC 受信コモンモード・ノイズ対策用　150KHz〜50MHz 50Ω

大進無線ヤフーショップは、主に無線関連機器のオリジナル商品を製作販売しております。 1台づつの手作り品です。 受信用アンプ、電波障害対策用パーツ、自作用組立部品セット、など各種取り揃えております。
DCF-RF21-BCL-BNCは、受信用高インピーダンス  コモンモード・チョーク(CMC)  フロート・バランです
3段構成コアと、耐熱細同軸 を採用し、高インピーダンス、高性能、を実現しました
150KHz〜50MHZ帯の特性が良く BCL帯受信用におすすめです
特に500KHz帯〜20MHz帯は10KΩ以上の高インピーダンスで、受信時のコモンモード・ノイズ低減に強力な効果が見込めます

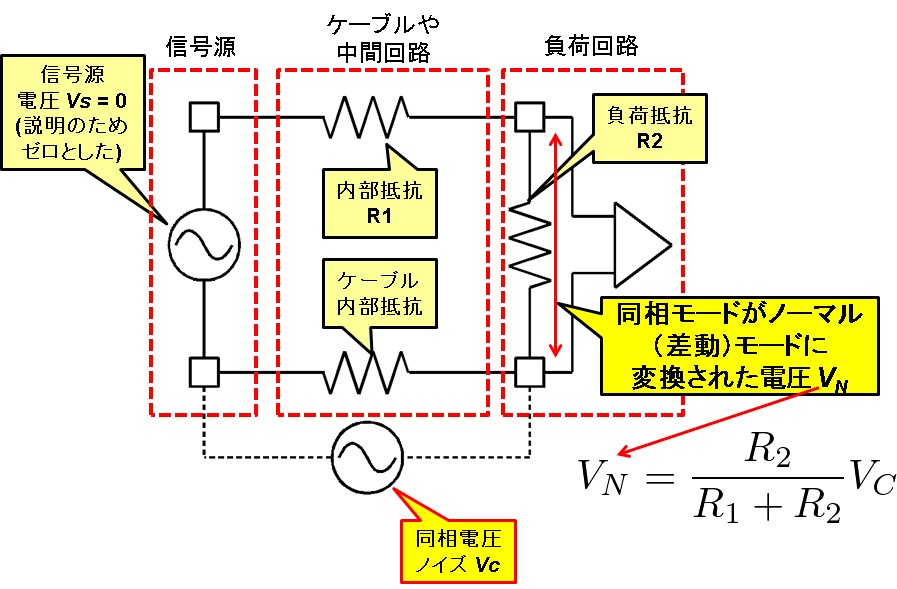

最近の住宅環境は多くの機器からのノイズがありますので、アンテナから受信機までの同軸ケーブルの外被（編線）から、それらのノイズを受信してしまう、コモンモードノイズ障害が考えられます
この、同軸ケーブルの外被（編線）から混入するコモンモード・ノイズ対策には、より高インピーダンスのコモンモード・チョーク(CMC)を受信機の入力端子や、アンテナ給電点に挿入して、低減効果が見込めます 入出力の方向性はありません DCF-RF21-BCL-BNC は、受信用高インピーダンス、コモンモード・チョーク(CMC)、フロート・バランです
3段構成コアと、耐熱細同軸 を採用し、高インピーダンス、高性能、を実現しました
150KHz〜50MHZ帯の特性が良く BCL帯受信用におすすめです
特に500KHz帯〜20MHz帯は10KΩ以上の高インピーダンスで、受信時のコモンモード・ノイズ低減に強力な効果が見込めます
最近の住宅環境は多くの機器からのノイズがありますので、アンテナから受信機までの同軸ケーブルの外被（編線）から、それらのノイズを受信してしまう、コモンモードノイズ障害が考えられます
この、同軸ケーブルの外被（編線）から混入するコモンモード・ノイズ対策には、より高インピーダンスのコモンモード・チョーク(CMC)を受信機の入力端子や、アンテナ給電点に挿入して、低減効果が見込めます入出力の方向性はありません DCF-RF21-BCL-BNC
周波数：150KHz〜50MHZ （コモンモード 3KΩ以上)
　　　　500KHz〜20MHZ （コモンモード 10KΩ以上)
インピーダンス：50Ω
挿入損失：〜2MHz -0.15dB以下
　　　　　 〜20MHz -0.56dB以下
通過許容電力：10Ｗ MAX
入出力端子：BNC-J型
サイズ：約  75mm× 50mm× 30mm (突起部を除く）
重さ ： 約 80g
コモンモード・チョークは、金属物から数cm以上離し、入出力に接続する
同軸ケーブルも、直線上になるように離して、設置してください

コモンモード・チョークのインピーダンスは、3KΩ以上が推奨値です
10KΩ以上がコモンモード・ノイズ対策推奨値です
